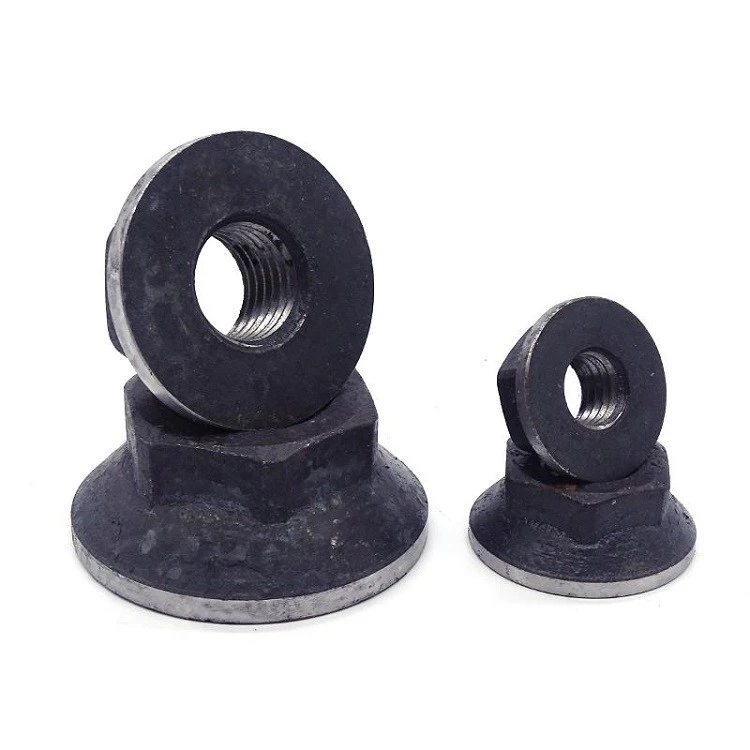

Ağır hizmet tipi beton ankrajlar{0}; prefabrik beton inşaat, sivil altyapı ve endüstriyel binalar için tasarlanmış yapısal tespit ve bağlantı bileşenleridir. Prefabrik elemanlar veya yapısal çelik çerçeveler arasında yüksek çekme ve kesme yüklerini aktarmak üzere tasarlanan bu ankrajlar, yavaş, hava durumuna bağlı-sahadaki ıslak bağlantılara- ve sürekli saha kaynağına olan ihtiyacı ortadan kaldırır. Bunlar, duvar-zemin bağlantılarında, sütun-temel bağlantılarında ve ağır ekipman montajlarında{-kritik yük taşıyan düğümler-ve- olarak hizmet ederler.

Temel Ürün Özellikleri

Yüksek Yük Aktarım Verimliliği:Birleşik dikey kaymayı, yatay gerilimi ve-düzlem dışı-rüzgar veya sismik kuvvetleri yapısal kayma olmadan absorbe edecek şekilde tasarlanmıştır.

Hassas Boyutsal Kontrol:Bileşenler, +/-0,5 mm dahilindeki kritik bağlantı aralığı toleranslarını koruyarak otomatik CNC fiber lazer kesim ve robotik kaynak kullanılarak üretilir.

İzlenebilir Malzeme Bütünlüğü:Kesinlikle sertifikalı yapısal çelik kalitelerinden ve doğrudan hammadde ısı numaralarıyla eşlenen yüksek-mukavemetli bağlantı elemanlarından üretilmiştir.

Site Kurulum Hızı:Vinç taşıma süresini ve sahadaki montaj işçiliğini azaltmak için-yarıklı delikler ve standartlaştırılmış diş konfigürasyonları ile önceden tasarlanmış-.

Temel Özellikler

Parametre	Şartname / Aralık
Ankraj Dişi Boyutları	M8 - M24 (5/16" - 1")
Ankraj Uzunlukları	65 mm'den 300 mm'ye
Sondaj Çapları	12 mm'den 32 mm'ye
Gömme Derinliği	50 mm'den 180 mm'ye
Karakteristik Çekme Yükü (N_Rk)	12,5 kN - 105.0 kN (C20/25 Beton)
Karakteristik Kesme Yükü (V_Rk)	15,0 kN - 120.0 kN (Sınıf 8,8 Çelik)

Sınıflar ve Standartlar

Kategori	Malzeme / Standart Özellikler
Yapısal Çelik Kaliteleri	S235JR, S355JR, S355J2+N, Q235B, Q355B
Yüksek-Dayanımlı Bağlantı Elemanları	Sınıf 8.8, 10.9, 12.9 (ISO 898-1 / ASTM A325 / ASTM A490)
Paslanmaz Çelik Kaliteleri	Sınıf 304 (1.4301), Sınıf 316 (1.4401)
Üretim Standartları	EN 1090-2 (Çelik Yapıların Uygulanması), ISO 3834-2 (Ergitme Kaynağı için Kalite Gereksinimleri)
Tasarım Hükümleri	ACI 318 / Eurocode 2 (EN 1992-1-1) ve Eurocode 3 (EN 1993-1-8)

Yük ve Tasarım Hususları

Statik ve Dinamik Yükleme:Uygulamanın ağır makinelerden kaynaklanan sabit statik ölü yükleri, rüzgar yükselmesini veya döngüsel yorulma yüklerini içerip içermediğini doğrulayın.

Beton Dayanım Sınıfı:Maksimum ankraj gerilimi altında kenar kırılmasını veya koni kırılmasını önlemek için temel malzeme betonu minimum basınç dayanımı gereksinimlerini (tipik olarak C25/30 ila C50/60) karşılamalıdır.

Kenar Mesafeleri ve Aralığı:Gerilim bölgelerinin örtüşmesini önlemek için minimum gömme derinliğinin ve aralık aralıklarının yapısal hesaplama yazılımıyla (ACI veya Eurocode tasarım modelleri gibi) uyumlu olduğundan emin olun.

Korozyon Ortamı:ISO 12944 atmosferik sınıflandırmalara (örneğin, endüstriyel kentsel alanlar için C3, deniz ortamları için C5) dayalı koruyucu kaplamalar seçin.

Uygulamalar

Prefabrik Duvar--Zemin Bağlantıları:Prefabrik dış duvar panellerinin ve iç perde duvarlarının yatay zemin döşemelerine ve temel podyumlarına sabitlenmesi.

Sütun Ekleme ve Taban Sabitleme:Gömülü ankraj düzenekleri kullanılarak ağır kolon yüklerinin temel temellerine aktarılması.

Sivil Altyapı ve Enerji:Trafo merkezi kasaları, köprü iskeleleri, tünel bölümleri ve prefabrik demiryolu geçiş elemanları.

Endüstriyel Tesisler:Çok-katlı dağıtım depoları ve sağlam mekanik sabitleme gerektiren ağır tesis ekipmanı temelleri.

Kalite ve Denetim

Hammadde Testi:EN 10204 3.1 Malzeme Test Raporları (MTR) aracılığıyla doğrulanan parti başına spektrometrik kimyasal bileşim analizi ve mekanik çekme testi.

Kaynak-Tahribatsız Muayene (NDT):Yapısal kaynaklarda Ultrasonik Test (UT) veya Manyetik Parçacık Testi (MT) ile desteklenen %100 görsel muayene.

Kaplama Kalınlığı Doğrulaması:Dry film thickness checks for Hot-Dip Galvanized layers (ensuring average thickness >ISO 1461 / ASTM A123'e göre=85 um).

İzlenebilirlik:Kalite kontrol belgeleriyle eşleşen kalıcı damgalı ısı numaraları ve bileşen izleme kodları.

Özelleştirme Seçenekleri

Standart-olmayan Geometriler:Özel ankraj plakası boyutları, özel saplama uzunlukları ve yapısal DFM (Üretilebilirlik Tasarımı) incelemelerine dayalı özel bükme açıları.

Yüzey Kaplamaları:Sıcak-Daldırma Galvanizleme (HDG), Çinko-Nikel kaplama, Elektro-Galvanizleme veya freze-finişli paslanmaz çelik.

Paketleme ve Kitleme:Proje-aşamalarına özel sınıflandırma, renk-kodlu bileşen etiketleme, barkodlama ve VCI korozyon önleyici filmle-ağır hizmet tipi çelik palet kasalama.

Alıcıların Neleri Sağlamaları Gerekir?

Teknik değerlendirmeyi ve resmi teklifi hızlandırmak için mühendislik satın alma ekipleri şunları sunmalıdır:

Yapısal Çizimler:Bağlantı düğümlerini gösteren CAD (.dwg, .dxf), BIM modelleri (.ifc, .stp) veya PDF mağaza çizimleri.

Yük Parametreleri:Maksimum tasarım gerilimi (N_Ed) ve kesme (V_Ed) kuvvetleri veya gerekli çalışma yükü sınırları (WLL).

Yüzey Verileri:Beton mukavemet sınıfı ve beklenen hizmet ortamı (iç mekan, dış mekan, deniz veya kimyasallara maruz kalma).

Hacim ve Teslimat Programı:Hedef parti miktarları, gerekli yüzey işleme spesifikasyonları ve navlun hesaplaması için varış limanı.

SSS

S: Özel ağır-beton ankraj siparişlerinin standart teslim süresi nedir?

C: Standart üretim çalışmaları, imalat çizimi onayını ve DFM imzasını- takip eden 20 ila 30 gün sürer. Talep üzerine acil proje kilometre taşı programları düzenlenebilir.

S: Her sevkiyatta değirmen test sertifikaları veriliyor mu?

C: Evet. Her gönderi, kimyasal bileşimi, mekanik özellikleri ve parti izlenebilirliğini ayrıntılarıyla anlatan EN 10204 3.1 Malzeme Test Raporlarını içerir.

Soru: Bu ankrajlar deprem bölgelerinde kullanılabilir mi?

C: Evet. Sismik uygulamalar için tasarlanan ankrajlar, ilgili ACI ve Eurocode sismik tasarım hükümleri kapsamındaki döngüsel yük testi gerekliliklerine uygundur.

S: Kıyı veya yüksek-tuzluluk projeleri için hangi korozyon koruması önerilir?

C: Çinko kaplama kalınlığı 85 um'yi (ISO 1461) aşan Sıcak-Daldırma Galvanizlemeyi veya katı Östenitik Paslanmaz Çelik'i (Sınıf 304 veya 316) öneriyoruz.

S: Üçüncü-taraf denetim kuruluşlarını (ör. SGS, TÜV) kabul ediyor musunuz?

C: Evet. Sevkiyat öncesi doğrulama, boyut kontrolleri ve yük testi için-bağımsız üçüncü taraf denetçilerle-düzenli olarak koordinasyon sağlıyoruz.

S: Uluslararası deniz taşımacılığında bileşenler nasıl paketleniyor?

C: Bileşenler ağır çelik paletlere sabitlenir, nemden kaynaklanan hasarı önlemek için kurutucu içeren Uçucu Korozyon Önleyici (VCI) filme sarılır ve bina ekseni ızgarası veya fazına göre etiketlenir.
